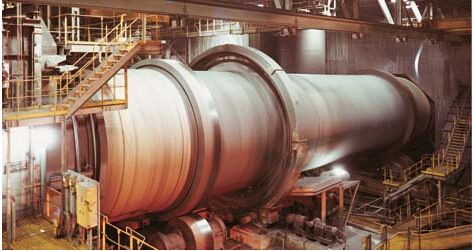

外热式回转窑的安装
1、根据钢底座结构形式及地脚螺栓位置安放垫铁,基础要铲麻面和刨坑及清洗干净。钢制平垫铁表面要平整,不允许有毛刺和凹凸不平现象。放置前应除锈清洗干净。
2、垫铁布置
外热式回转窑垫铁的组成为一对斜垫铁,一块平垫铁。为提高设备安装找正精度,采用砂浆墩垫铁工法。砂浆墩制作时,要将基础凿毛,并用水冲洗干净。
3、钢底座安装
钢底座安装前,首先要进行清洗,划出纵、横中心线,注意具有安装挡轮的钢底座的位置,根据钢底座的纵、横中心线,再划出托轮瓦座的纵、横中心线,并用样冲打好标记。安装顺序一般为从带传动的基础上的钢底座开始至窑头方向顺序安装:
钢底座就位在垫铁上后,吊线使钢底座纵、横中心线与基础上的纵、横中心线互相重合,其偏差允许上0.5mm,再用经纬仪核对纵向中心线,钢底座纵向中心线与基础纵向中心线相重合,用钢盘尺测量底座上表面横向中心线距离。然后在横向中心点的等长两点对角线,用平尺垫斜度规检查底座的纵向横向水平度,最后用水准仪测出各底座的标高差。
在地脚孔灌浆养护强度达设计要求后,紧固地脚螺栓精找,允许偏差同上,经复查无问题后,会检确认。
4、筒体找正
外热式回转窑筒体吊装完毕组对结束后,绘制极座标图来控制安装质量,极座标测量点为各支承部位垫铁。各组对口及窑头窑尾。测量从某一固定点开始,沿直径方向对测量点测量。并作出极座标图。此图即反映了筒体的偏心,轮廓线反映筒体的变形程度。
